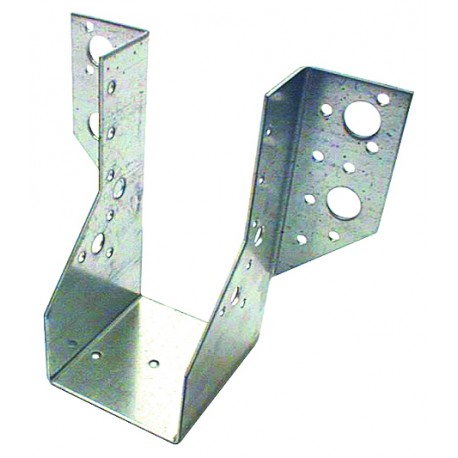

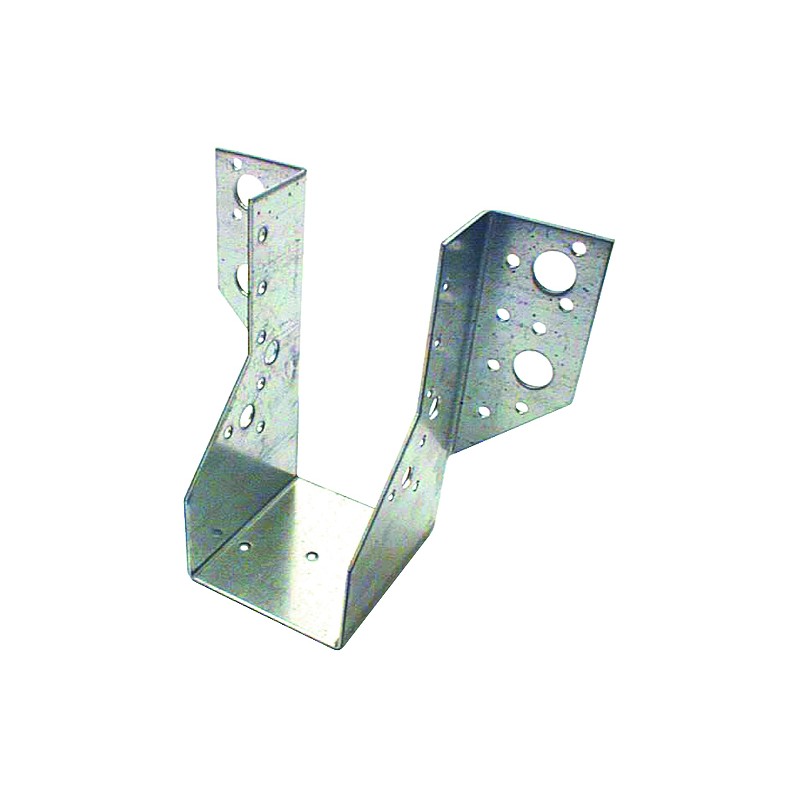

Prix réduit ! Sabot de Solive / Charpente à Ailes Extérieures 45x137 x 2 mm AE 320 Agrandir l'image

♦ Sabot de Solive / Charpente à Ailes Extérieures 45x137 x 2 mm AE 320

Nouveau produit

Sabot Universel de Charpente pour Solive à Ailes Extérieures AE 320 de dimensions 45 x 137 x 2 mm. Support en U en finition galvanisé avec trou pour fixation ou scellement pour la construction bois. Prix à la pièce. Produit en rupture de stock : cliquez ici pour voir le produit de substitution !

Plus de détails

2,27 € TTC

-50%

4,54 € TTC

Fiche technique

En savoir plus

Sabot Universel de Charpente pour Solive à Ailes Extérieures AE 320 de dimensions 45 x 137 x 2 mm.

Support en U en finition galvanisé avec trou pour fixation ou scellement pour la construction bois conforme à la norme CE.

Convient pour les sections usuelles de bois suivantes = 40x140 / 38x140 / 50x150 / 50x140 / 45x140 / 45x180 / 45x200 ou répondant aux dimensions ci-dessous :

- Épaisseur : de 38 à 45 mm ;

- Hauteur : de 140 à 205 mm ;

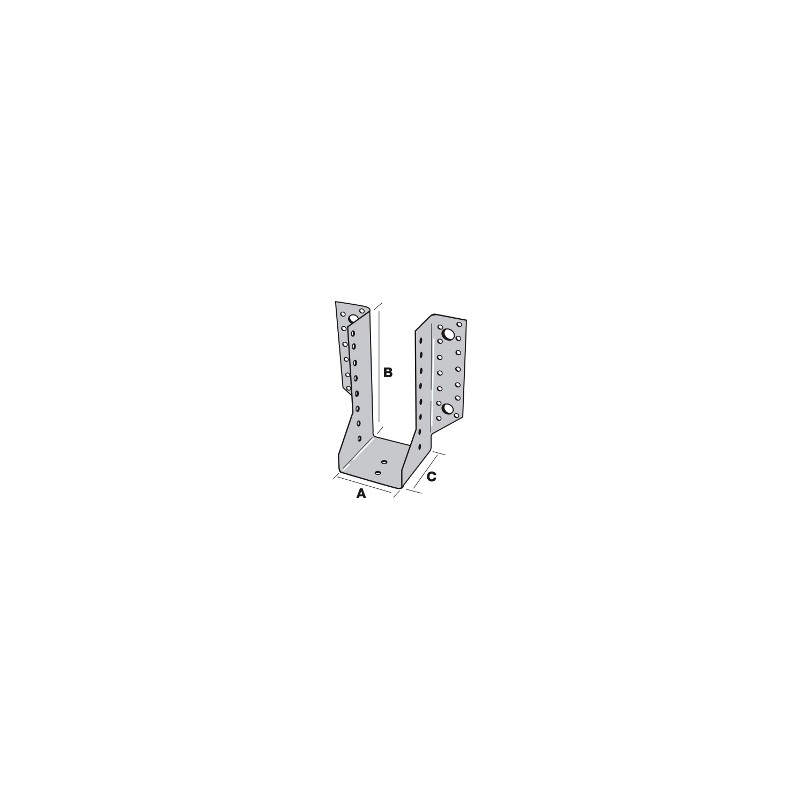

Caratéristiques du sabot :


Largeur intérieure (A): 45 mm
Hauteur (B) : 137 mm
Profondeur (C) : 75 mm
Épaisseur : 2 mm
Matière : acier galvanisé AE 320



Qualité certifié CE


Fixations :


- pour le bois : pointes crantrées d'ancrage
- pour les matériaux pleins : goujons d'ancrage
- pour les matériaux creux : chevilles plastiques et tirefonds

La hauteur du flanc du sabot doit normalement couvrir les 2/3 de la poutre.

Par exemple : pour un montant d'ossature de 45x95, il faudra un sabot de 46 mm de large pour une hauteur de 63 mm minimum soit ici le 46 x 82 mm.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d'ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l'arrachement et à la rupture. N'hésitez pas à commander nos pointes crantées spécialement conçues pour la fixation de connecteurs charpente.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Dimensions disponibles (largeurxhauteur) : 38x86 / 40x85 / 46x82 / 50x80 / 59x75.5 / 63x73.5 / 63x73.5 / 32x89 / 36x107 / 32x109 / 40x105 / 38x106 / 46x102 / 50x100 / 59x95.5 / 63x93.5 / 71x89.5 / 75x87.5 / 32x134 / 38x131 / 40x130 / 46x127 / 50x125 / 59x120.5 / 63x118.5 / 71x114.5 / 75x112.5 / 80x110 / 38x14.5 / 40x147.5 / 46x144.5 / 50x142.5 / 59x138 / 63x136 / 71x132 / 75x130 / 80x127.5 / 46x167 / 50x165 / 59x160.5 / 63x158.5 / 71x154.5 / 75x152.5 / 80x150 / 90x145 / 100x14 / 120x130 / 38x201 / 63x188.5 / 71x184.5 / 75x182.5 / 80x180 / 90x175 / 95x172.5 / 100x170 / 120x160 / 120x180 / 71x214.5 / 75x212.5 / 80x210 / 90x205 / 100x200 / 120x190 / 140x180 / 150x175 / 140x200 / 120x240 / 160x240 / 140x280

Pour une pose dans le bois :

·         L'épaisseur du bois peut-être inférieure à celle du sabot de maximum 2 mm

·         La hauteur minimale du bois correspond à la hauteur du sabot la plus longue



Les applications :

·         Normales : solives, pannes, poutres, lisses de bardage, butées de chevrons, renforcement d'assemblages existants

·         Type de porteur : bois massif, bois composite, lamellé collé, acier, béton

·         Type de porté : bois massif, bois composite, lamellé collé
