Prix réduit ! Sabot Universel de Charpente à Ailes Extérieures Agrandir l'image

Sabot Universel de Charpente à Ailes Extérieures

Sabot Universel de Charpente pour Solive à Ailes Extérieures AE 250. Support en U en finition galvanisé avec trou pour fixation ou scellement. 32x109 / 36x107 / 38x106 / 40x105 / 46x102 / 50x100 / 59x95.5 / 63x93.5 / 71x89.5 / 75x87.5

Plus de détails

En stock

3,00 € TTC

Soit 2,50 € HT

-50%

6,00 € TTC

En savoir plus

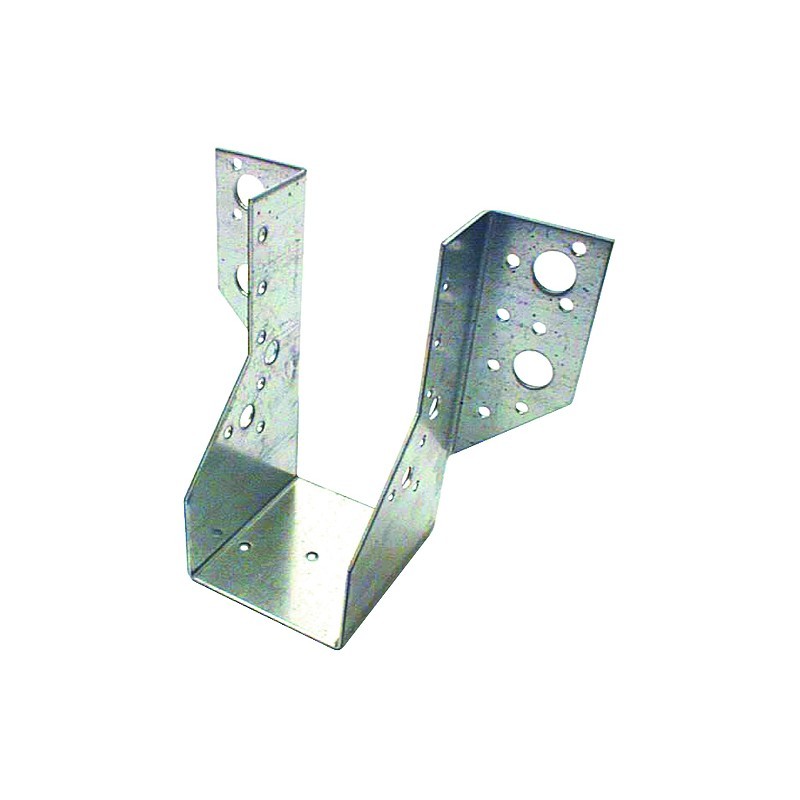

Sabot Universel de Charpente pour Solive à Ailes Extérieures.

Support en U en finition galvanisé avec trou pour fixation ou scellement.

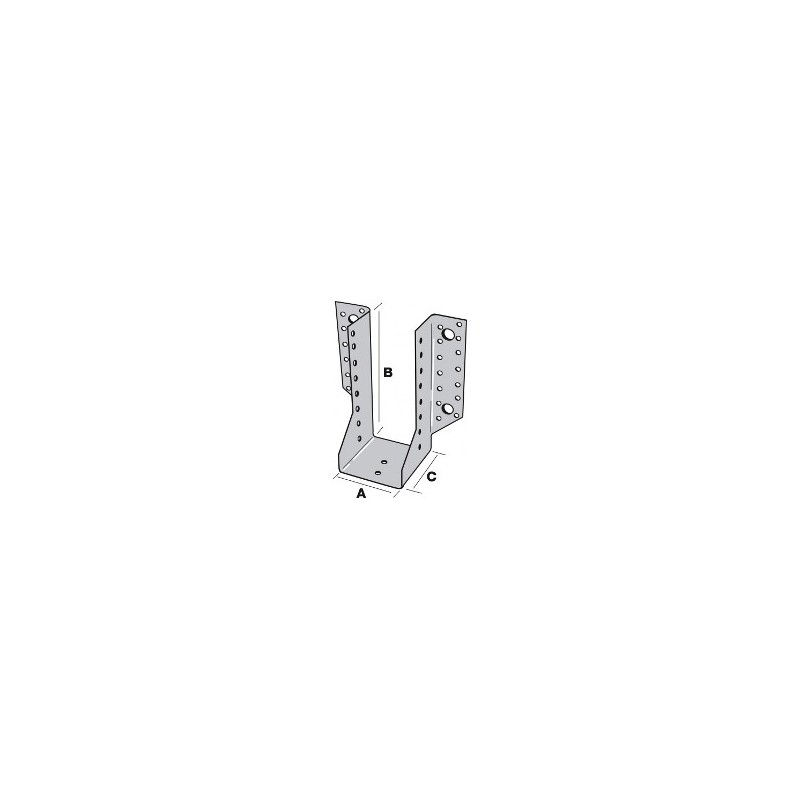

  • Largeur intérieure (A) : selon sélection en mm
  • Hauteur (B) : selon sélection en mm
  • Profondeur (C) : selon sélection en mm
  • Épaisseur : 2 mm
  • Matière : acier galvanisé AE 250

Nombre de fixations :

  • Support porteur : 18
  • Support porté : 8
  • Perçage : 18 / 5,0 - 1 / 7,0 -4 / 11,0

Qualité certifié CE

Fixations :

  • pour le bois : pointes d'ancrage
  • pour les matériaux pleins : goujons d'ancrage
  • pour les matériaux creux : chevilles plastiques et tirefonds

La hauteur du flanc du sabot doit normalement couvrir les 2/3 de la poutre.

Par exemple : pour un montant d'ossature de 45x95, il faudra un sabot de 46 mm de large pour une hauteur de 63 mm minimum soit ici le 46 x 82 mm.

Sur bois, il est obligatoire de fixer le sabot grâce à des pointes d'ancrage annelées spécialement prévues à cet effet, elles ont une meilleure résistance à l'arrachement et à la rupture. N'hésitez pas à commander nos pointes crantées spécialement conçues pour la fixation de connecteurs charpente.
Pour respecter les normes il faut remplir tous les trous par des pointes ou vis spéciales ancrage.

Dimensions disponibles (largeur x hauteur) :

32 x 109 mm, 36 x 107 mm, 38 x 106 mm, 40 x 105 mm, 46 x 102 mm, 50 x 100 mm, 59 x 95.5 mm, 63 x 93.5 mm, 71 x 89.5 mm, 75 x 87.5 mm

Pour une pose dans le bois :

  • L'épaisseur du bois peut-être inférieure à celle du sabot de maximum 2 mm
  • La hauteur minimale du bois correspond à la hauteur du sabot la plus longue

Les applications :

  • Normales : solives pannes, poutres, lisses de bardage, butées de chevrons, renforcement d'assemblages existants
  • Type de porteur : bois massif, bois composite, lamellé collé, acier, béton
  • Type de portée : bois massif, bois composite, lamellé collé
